Oprava vadného zdroje v generátoru HP8647

02.11.2025

Přihodila se mi nemilá věc. Můj generátor HP8647A přestal z ničeho nic fungovat. Po zapnutí se ani nerozsvítil display. Vzhledem k k tomu že se nejedná o hračku za pětikorunu byla to dost nepříjemná situace. Po rozebrání generátoru jsem zjistil že závadu způsobuje zdroj, který nedával žádné napětí. To byla příznivá zpráva, protože mi to dávalo naději na snadnou opravu.

Při ananýze problému jsem rychle našel vadný FET tranzistor IRF840 v primárním obvodu zdroje. Tranzistor vypadal netknutě, ale byly přerušené všechny vývody. V jeho okolí jsem žádnou vadnou nebo podezřelou součástku nenašel a tak jsem tranzistor vyměnil a zkusil zdroj vyjmutý z generátoru zapnout. po několika vteřinách následovala řada pyrotechnických světelných i kouřových efektů které skončily tím že část desky hořela plamenem. Po uhašení mi nezbylo než se s nadějí na opravu zdroje rozloučit. Schéma zdroje se mi sehnat nepodařilo a bez jeho detailní znalosti byla oprava nemožná.

Co teď s tím nadělením ? Na internetu jsem našel servisní manuál kde bohužel schéma chybí, ale alespoň jsem v něm našel popis napájecího konektoru kde byly uvedeny napájecí napětí na jednotlivých pinech konektoru. Bohužel tam ale chyběly údaje o potřebných proudech. Generátor pro své napájení potřebuje napětí +5V, +15V, -15V a +38V. Vzhledem k tomu že je vnitřek generátoru chlazen výkonným (a hlučným) ventilátorem předpokládal jsem že potřebné proudy budou značné. Původní zdroj byl taky řešen docela velkoryse. Na internetu jsem našel zdroj Meanwell RT-85C který poskytuje +5V/7A, +15V/3A a -15V/0,5A. Napětí 38V ale chybí, takže je nutné ho vyrobit jiným způsobem. Zdroj jsem za cca 850kč včetně dopravy zakoupil a pustil se do jeho vestavby do generátoru.

Původní představa byla že zdroj umístím na plech ke krerému byl přišroubovaný původní zdroj. Když ale zdroj přišel zjistil jsem že se nevejde mezi lisovací matky kterými měl být plech přišroubovaný k bočnici generátoru. Proto jsem se rozhodl že zdroj umístím přímo na bočnici generátoru kam se naprosto přesně vešel mezi další lisovací matky. Do horní zahnuté části bočnice jsem vyvrtal 2 dírky pro upevňovací M3 šroubky a zdroj přišrouboval k bočnici. Bočnice zároveň přispívá k pasivnímu chlazení zdroje. Pro hlavičky upevňovacích šroubů bylo nutné ještě vyvrtat díry do vrchního stínícího plechu.

Původní zdroj byl do základní desky připojen pomocí krátkého propojovacího kabelu tvořeného vodiči s konektory na obou stranách. Konektor co byl původně na straně zdroje jsem ustřihl a jednotlivé vodiče jsem nastavil krátkými kusy drátu aby jednotlivé vodiče byly dostatečně dlouhé pro snadné připojení ke zdroji. Na konce vodičů jsem nalisoval dutinky a spoje zaizoloval smršťovací bužírkou. Z vodičů kterými je přivedeno napětí 230V od vypínače jsem rovněž ustřihl konektor a konce opatřil lisovacími dutinkami. Vodič kterým má být přivedeno +38V jsem prozatím nastavil jen dlouhým kusem drátu. Připojil jsem vodiče ke zdroji a ten namontoval do generátoru. Svorku pro ochranný vodič jsem zelenožlutým kabelem propojil se zadním panelem kde jsem využil jednoho větracího otvoru pro šroubek.

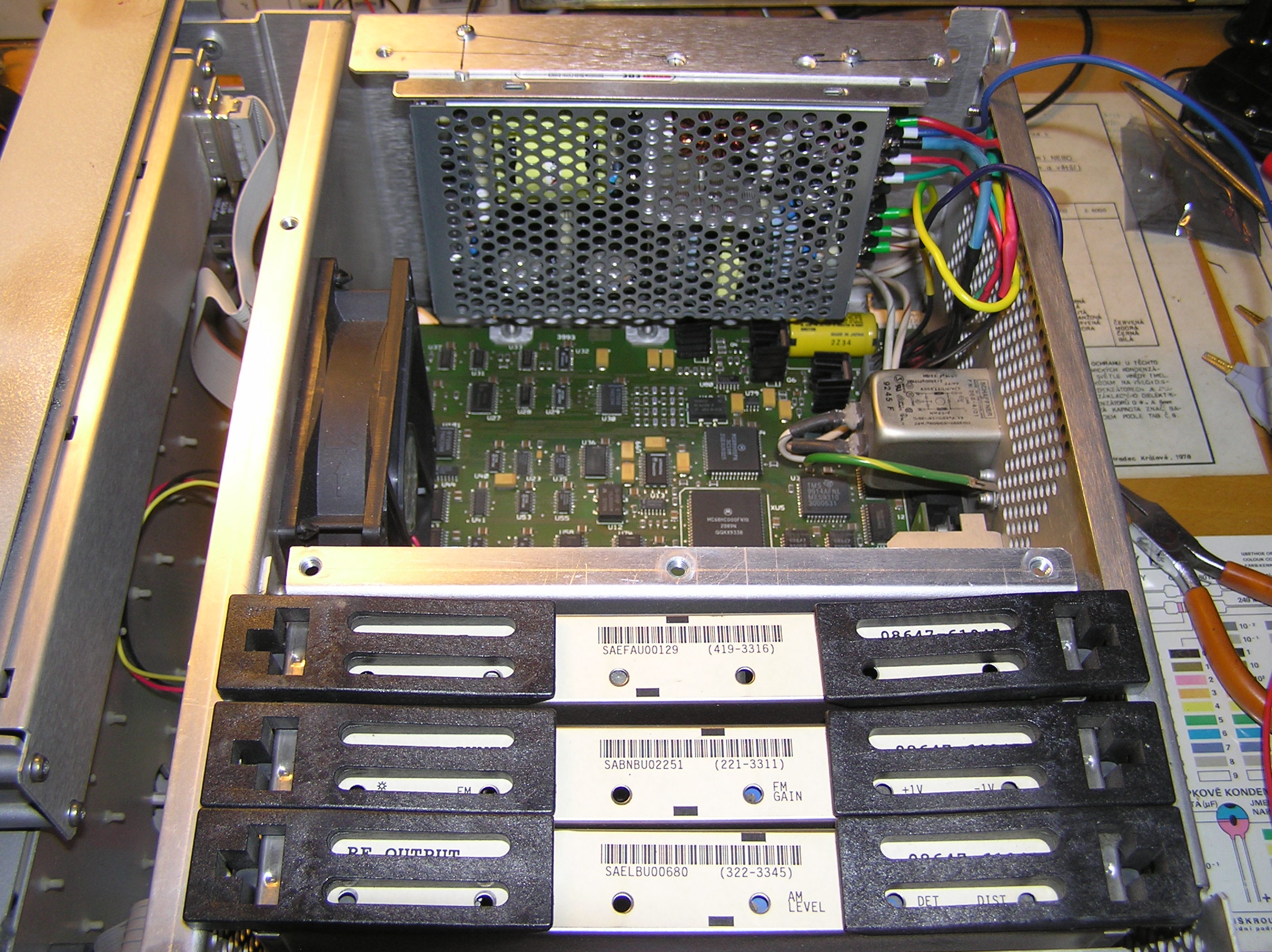

fotografie zdroje osazeného do generátoru.

Provizorní vodič +38V jsem připojil k laboratornímu zdroji nastavenému na příslušné napětí. A pak jsem se zatajeným dechem generátor i zdroj 38V zapnul. A hurá generátor po 5s selftestu začal pracovat. Spektrálním analyzátorem jsem ověřil že je vše v pořádku a v generovaném signálu se neobjevují zázněje ze zdroje. Potřeboval jsem ověřit zatížení jednotlivých napájecích větví abych se ujistil že některá větev napájení není přetížená. Klešťovým ampérmetrem jsem zjistil, že ve větvi +5V i ve větvi +15V je proud přibližně 1A. Můj klešťový ampermetr není moc kvalitní a já si navíc nezapsal naměřené proudy. Potřeboval jsem jen ověřit že zdroj nepřetěžuji. Nakonec se ukazuje že by stačil podstatně menší zdroj.

Teď bylo nutné ještě zajistit napájení + 38V. Laboratorní zdroj ukazoval že proud v této větvi nepřekračuje 20mA. Měl jsem v šuplíku zvyšující měnič osazený obvodem XL6009E1 z Aliexpresu. Ověřil jsem že ho lze nastavit na výstupní napětí 38V. Tyto měnice ale zrovna nevynikají čistým výstupním napětím a i na vstupu způsobují značné rušení. Proto jsem vyrobil malou destičku na které jsem osadil dodatečné filtry na vstup i výstup. Tuto destičku jsem přišrouboval do chladících otvorů na zadním panelu a propojil se zdrojem a vodicčem od konektoru na základní desce.

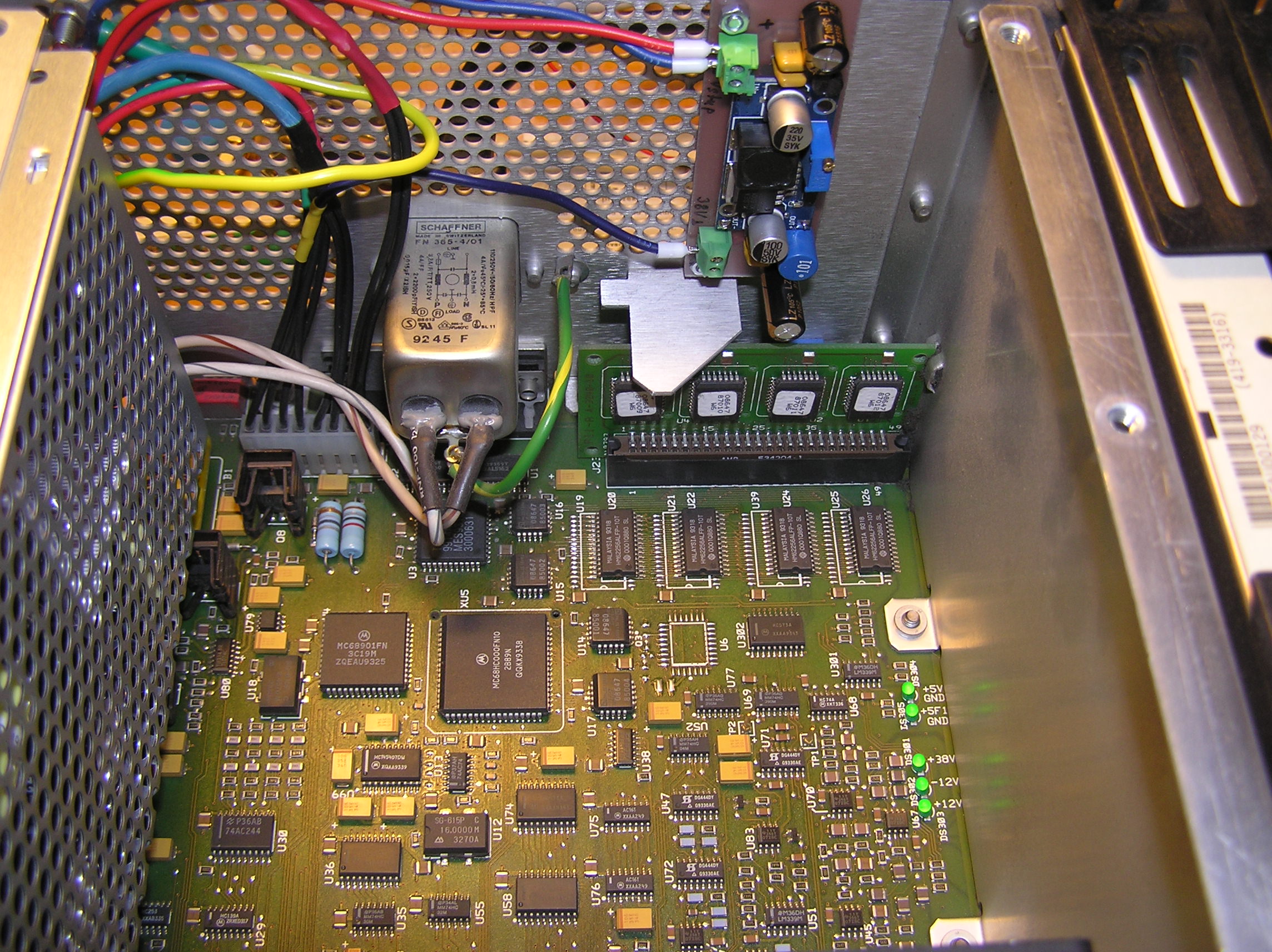

fotografie zdroje 38V osazeného do generátoru.

Po zapnutí generátor začal pracovat a vše funguje. Obával jsem se rušení od zdroje 38V jehož napětí je předpokládám použito jako ladící pro varikapy. Žádné nežádoucí produkty jsem ale nenašel a generátor funguje jako dřív. Přijemnný bonus který mě překvapil je, že teď výstupní výkonové úrovně přesně odpovídají zvolené hodnotě. Dříve při přidávání výkonu nad +10dBm docházelo k postupnému omezovaní takže při výkonu nastaveném na +13dBm už generátor dával jen asi 12,3dBm. Teď k této limitaci nedochází a generátor dává přesně +13dBm. Generátor jsem spokojeně zakrytoval a vrátil zpět na pracovní stůl kam patří :-).
